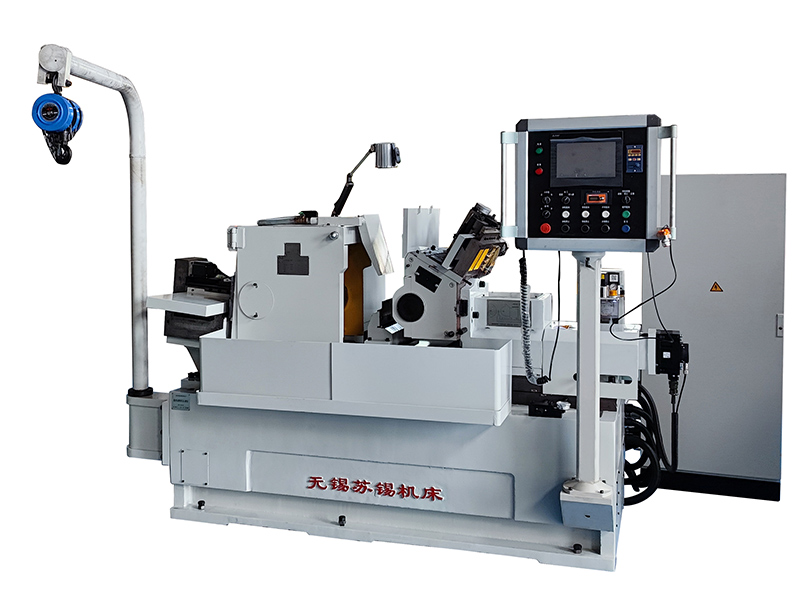

無心磨床系列

機床配置

※三菱伺服電機及驅動器
※砂輪主軸采用雙排列滾動軸承結構，導輪主軸采用雙支承雙排列滾動軸承結構（西門子、法納克選配）。砂輪采用變頻控制，達到自動恒線速度。
※采用金剛筆進行修整，適合多臺階工件的磨削。

機床結構特性

※進給導軌采用6S軟帶貼塑，減少磨損，提高進給精度。
※進給傳動采用精密級滾珠絲桿和行星齒輪減速機，進給間隙小化，傳動精度更高，反應更靈敏。進給驅動由三菱伺服電機伺動，驅動平穩，定位精度高。
※導輪旋轉采用伺服電機帶動變速箱傳動輪回穩定。
※砂輪修整器同樣采用伺服電機，由滾珠絲桿兩軸聯動，并采用V形鋼導軌，保證修整平穩，磨損小，壽命長，便于調整的特點，從而保證產品的圓度及表面粗糙度要求。
※導輪修整器采用減速電機驅動滾珠絲桿工作，穩定性更強。
※導軌的潤滑采用集中潤滑，使導軌的潤滑更充分，并且更有規律。
※機床帶有調整手輪，使調整控制尺寸更方便。
※上、下料機構（用戶提供）我廠根據用戶上下料機構功能要求預留I/O接口。
※配裝磁滾紙帶過濾裝置。

技術參數
