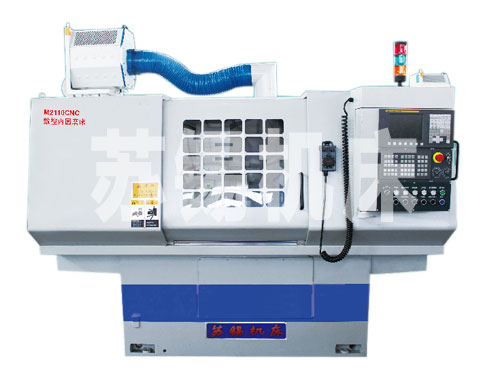

M2110/CNC數控內圓磨床
主要特點及性能
◇機床采用整體鑄造床身，采用高強度低應力鑄鐵材料，剛性強、穩定性高。
◇機床工作臺采用平面加V型貼塑滑動導軌做支承，運行平穩、剛性強、低速運動無爬行。
◇砂輪進給機構導軌均采用雙V型可預加負荷十字交叉鋼導軌做支承，精度高、剛性強、隨動性優良。
◇采用高速大功率電動砂輪主軸，由高頻靜止變頻器供電，耗能少、振動小、剛性強。
◇采用西門子、三菱或法那克等數控系統，兩軸均由伺服電機控制，有很強的編程功能，可實現兩軸聯動和插補功能。
◇機床標配三爪自定心卡盤，頁可選配多種專用夾具，用于批量生產。
技術參數
| 磨削孔徑 | 15-100mm |
| 磨削深度 | 150mm |
| 工件旋徑 | 280mm |
| 工作臺行程 | 500mm |
| 砂輪架行程 | 180mm |
| 進給分辨率 | 0.001mm |
| 工件轉速范圍 | 100-800r/min |
| 砂輪轉速范圍 | 15000-51000r/min |
| 機床總功率 | 25kW |
| 機床外形尺寸 | 2700×1500×1750mm |
| 機床總重量 | 約3000kg |
| 內孔圓度 | 0.003mm |
| 內孔圓柱度 | 0.004mm |
| 內孔粗糙度 | Ra0.63μm |
